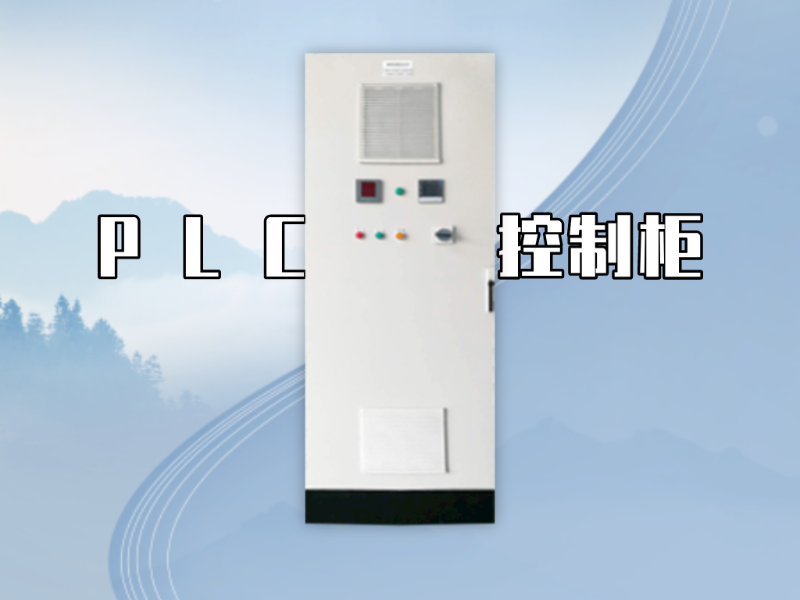

我們都知道PLC控制柜是指可編程控制柜，控制柜指成套的控制柜,可實現電機,開關的控制的電氣柜。金陵奇峰PLC控制柜具有過載、短路、缺相保護等保護功能。那么你對PLC控制柜的尺寸標準了解多少？金陵奇峰是南京市專注PLC控制柜研發定做生產廠家。11年來配套客戶1000多家。今天就讓奇峰小編帶你了解一下。

1、PLC控制柜側、后門均采用2.0 mm厚冷軋鋼板制成，兩面用1.5 mm厚冷軋鋼板制成；

2、PLC控制柜前后開門，前門設計有玻璃窗(玻璃窗可觀察柜內 PLC及主要設備的工作狀態并保證門體整體美觀為準，多個控制柜應保持一致)，后為雙開門箱體下部距底100 mm設蓋板，蓋向前后兩塊，每一塊蓋板在靠近線槽兩側的線槽處設置一個200 mm*100 mm出線孔，蓋板為2.0 mm厚鋼板，并加加強筋；

3、控制室內的設備元件安裝為前后布置，即雙面立梁結構，前后立梁間為100 mm，前立梁面至前門的凈空為300 mm，后立梁為400 mm；

4、 PLC控制柜電控柜頂上居中安裝排風扇，在柜頂前后安裝日光燈管，而日光燈管則在儀表柜頂部居中；

5、機柜內兩側靠近機柜側板的垂直走線槽應與側板保持一致，保證柜內有效凈空間；

6、 PLC柜內的S7-300/400基板安裝在絕緣膠板上，保證其與柜體絕緣；

7、PLC機柜(有箱內布置圖)，箱內元件及其它部件按安裝圖紙要求；

8、機柜內接線參照圖紙設計，機柜內短接端子應短接，柜內配線(多股銅芯軟線)的規格嚴格按配線規約執行。

江蘇奇峰電氣制造有限公司占地面積1800M2，11年一直致力于為顧客出示產品生產和技術咨詢。企業將進一步健全集新產品開發、設計方案、生產制造、檢驗、質保期、市場銷售、售后維修服務為一體的運營管理體系，并創建科學研究、健全、標準、效率的公司運行體制。

如果您對我們的PLC控制柜感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服與技術員咨詢，或者直接撥打技術員電話咨詢，我們期待您的來電洽談！
